| 基本參數： | 容積[水：0.5；塵：1.5方] 噸位[3350] | 排放標準： | 國六 |
小型掃路|途逸2方掃路車（國六 藍牌）
|
【主要技術參數】 |
|||
|
產品商標 |
東風牌 |
公告批次 |
333 |
|
產品名稱 |
HCQ5045TSLEQ6型掃路車 |
產品號 |
ZR0PW6H501C |
|
總質量(Kg) |
4495 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
1015 |
外形尺寸 |
5210,5410×1660×2190 |
|
整備質量(Kg) |
3350 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2 |
載質量利用系數 |
|
|
接近角/離去角(°) |
20/18,21/19 |
前懸/后懸 |
1190/1220 |
|
軸數 |
2 |
軸距 |
2800,3000,3200 |
|
軸荷(Kg) |
1650/2845 |
最高車速(Km/h) |
80,110 |
|
其它 |
該車用于清除/收集路面垃圾等污物;專用裝置為箱體和清掃裝置總成;ABS型號/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司.側防護由專用裝置替代,后下部防護裝置所用材質為Q235,螺栓連接,后防護截面尺寸(寬×高)(mm) :50×120,后防護離地高度:430mm. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1045SJ16DC |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸 |
5355,5655,5920×1650,1750,1715×1976 |
輪胎數 |
6 |
|
接近角/離去角(°) |
20/20,21/21,21/19.7 |
輪胎規格 |
185R15LT 8PR,6.00R15 10PR |
|
鋼板彈簧片數 |
3/5 |
前輪距 |
1369,1387 |
|
燃料種類 |
柴油 |
后輪距 |
1242,1342 |
|
排放標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
Q23-95E60 |
安徽全柴動力股份有限公司 |
2300 |
70 |
功能演示及細節描述
|
|

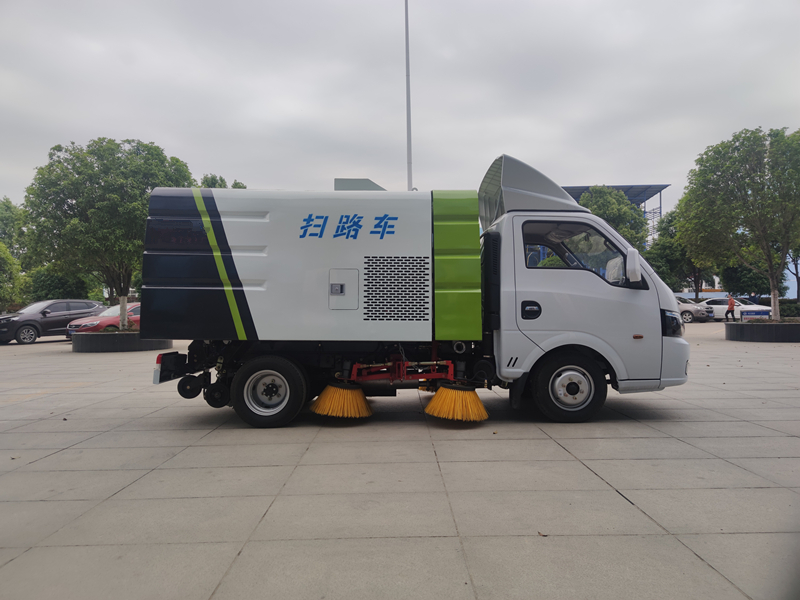

掃路車作為環衛設備之一，是一種集 路面清掃、垃圾回收和運輸為一體的新型 高效清掃設備，可廣泛適用于城市街道， 市政廣場以及機場道面、城市住宅區、公 園等道路清掃作業。掃路車不但可以清掃 垃圾，而且還可以對道路上的空氣介質進 行除塵凈化，保證了道路的干凈整齊，防 止塵土飛揚，維持了路面的良好工作狀況， 減少和預防了交通事故的發生以及進一步 延長了路面的使用壽命，既能省時省力又 能高效。 |
|
|

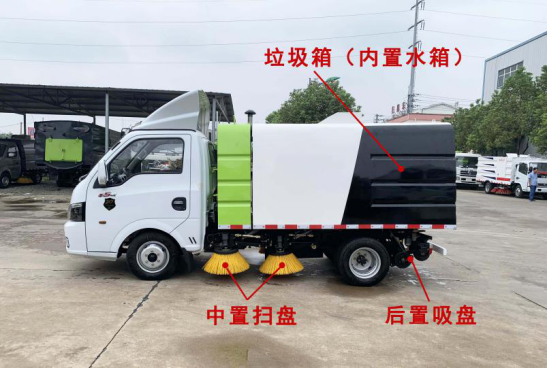

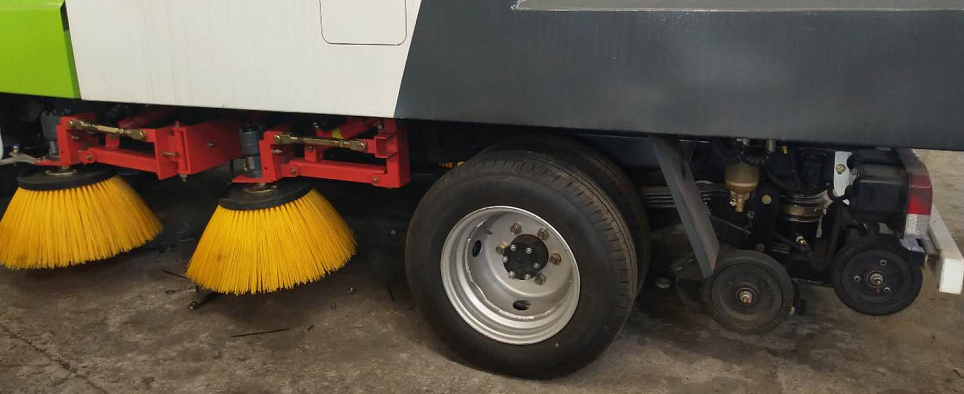

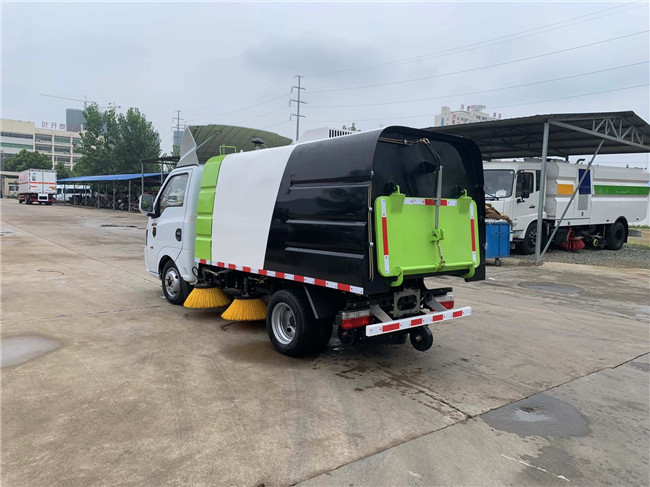

掃路車采用“中置四立掃+后置吸盤” 的布置結構，掃刷是用來清掃地面的垃圾 及污垢，作業時掃刷由外向內把垃圾集中 掃到車輛底部，再通過吸嘴把垃圾吸入到 垃圾箱內
|
|
|

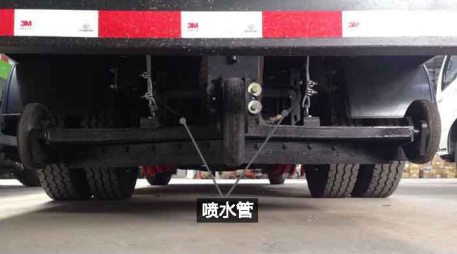

后置吸嘴，3 個高度可調的吸嘴輪， 能保證吸嘴與路面間合理間隙，從而達到 更好的吸污效果，吸污效率更高。 吸嘴上方設有噴水管、起到二次降塵的作 用 |
|
|

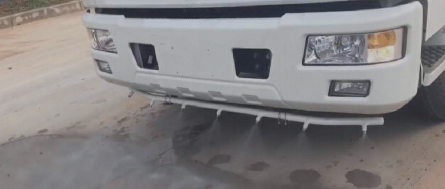

車輛可加裝前、后噴霧，在節約水的 同時消除二次污染及美化路面的效果。
|
|
|

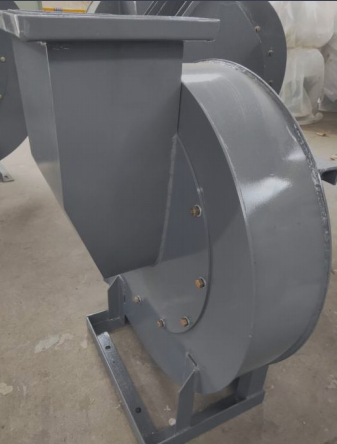

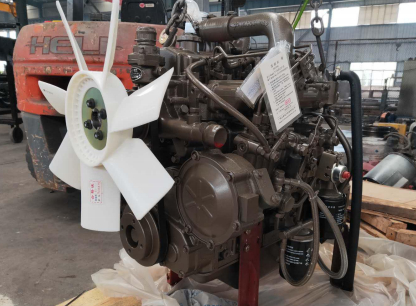

副發動機和風機是清掃車的兩大核心 部件、副發動機為風機運轉提供動力、使 得路面垃圾被吸入箱體內部存放，從而實 現路面清潔作業。
|
|
|
副發動機和風機是清掃車的兩大核心 部件、副發動機為風機運轉提供動力、使 得路面垃圾被吸入箱體內部存放，從而實 現路面清潔作業。
|
|
|

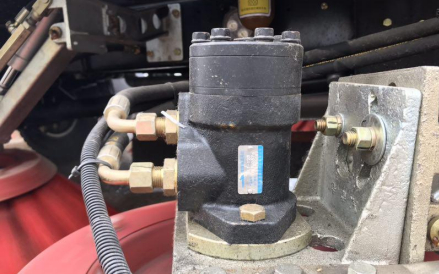

擺線馬達采用三洋馬達， 能帶動掃刷高速旋轉，性能穩定，使用壽 命長，故障率低。
|
|
|

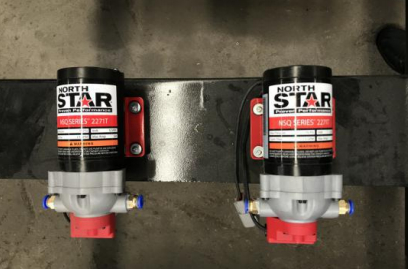

進口電磁水泵，12V/24V，控制掃刷上 方的噴水支架，有效對掃盤掃刷產生的二 次揚塵進行降塵保濕。
|
|
|

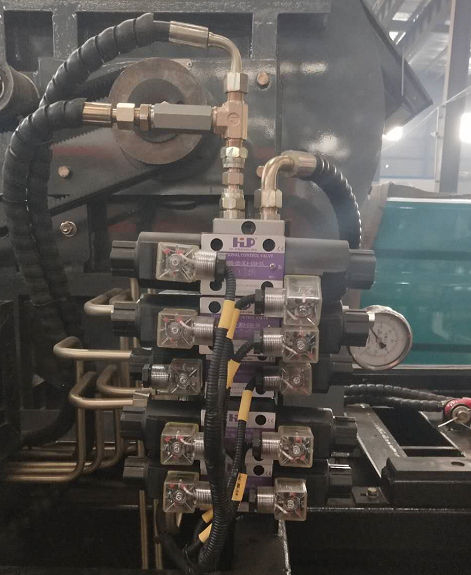

電磁閥組是車輛液壓系統的核心部 件，控制整車液壓驅動，雙向操作按鈕， 包括掃盤升降、吸盤升降、垃圾箱舉升、 后門開閉等一系列機械操作，隨車配備的 有電磁閥控制盒罩，有效避免灰塵及垃圾 物進入盒內。
|
|
|

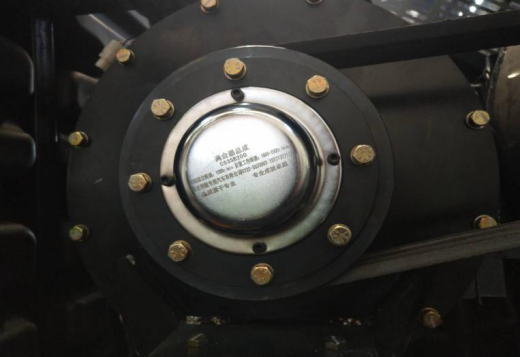

自動離合器驅動風機，減少風機啟動 和停止時對發動機的沖擊。在使用過程中 具有高度耐磨、使用壽命長、低噪音、低 油耗量和節省成本的優點。
|
|
|
控制開關采用德國西門子電控開關， 集成疊加設計，駕駛室電液集中控制，方 便操作。
|
